在實(shí)際生產(chǎn)中，奧氏體的冷卻轉(zhuǎn)變大多是在連續(xù)冷卻過程中進(jìn)行，故有必要對過冷奧氏體的連續(xù)冷卻轉(zhuǎn)變曲線有所了解。它也是由實(shí)驗(yàn)方法測定的，與等溫轉(zhuǎn)變曲線的區(qū)別在于連續(xù)冷卻轉(zhuǎn)變曲線位于曲線的右下側(cè)，且沒有C曲線的下部分，即共析鋼在連續(xù)冷卻轉(zhuǎn)變時(shí)，得不到貝氏體組織。這是因?yàn)楣参鲣撠愂象w轉(zhuǎn)變的孕育期很長，當(dāng)過冷奧氏體連續(xù)冷卻通過貝氏體轉(zhuǎn)變區(qū)內(nèi)尚未發(fā)生轉(zhuǎn)變時(shí)就已過冷到Ms點(diǎn)而發(fā)生馬氏體轉(zhuǎn)變，所以不出現(xiàn)貝氏體轉(zhuǎn)變。連續(xù)冷卻轉(zhuǎn)變曲線又稱CCT圖，如圖4-25所示。

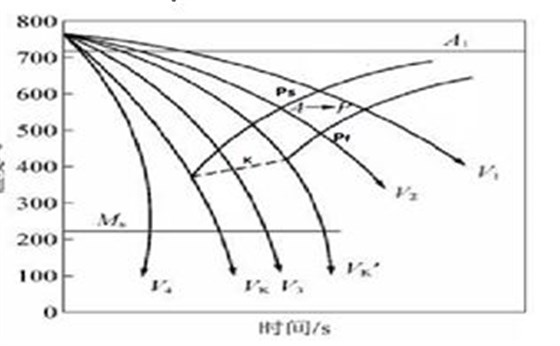

圖2-25 連續(xù)冷卻轉(zhuǎn)變曲線CCT圖

圖中Ps和Pf表示A→P的開始線和終了線，K線表示A→P的終止線，若冷卻曲線碰到K線，這時(shí)A→P轉(zhuǎn)變停止，繼續(xù)冷卻時(shí)奧氏體一直保持到Ms點(diǎn)溫度以下轉(zhuǎn)變?yōu)轳R氏體。

稱為臨界冷卻速度，也稱為上臨界冷卻速度 ,它是獲得全部馬氏體組織

的最小冷卻速度。 愈小，鋼在淬火時(shí)越容易獲得馬氏體組織，即鋼接受淬火的能力愈大。 為下臨界冷卻速度，是保證奧氏體全部轉(zhuǎn)變?yōu)橹楣怏w的最大冷卻速度。 越小，則退火速度所需時(shí)間越長。
