摘 要:某垃圾發電廠鍋爐水冷壁管在運行過程中發生爆管事故,采用宏觀分析、化學成分分析、金相檢驗、力學性能測試等方法對水冷壁管爆裂失效的原因進行了分析.結果表明:高溫煙氣和煙氣中所含的有害物質造成水冷壁管外壁的腐蝕減薄,導致水冷壁管抗內壓強度嚴重降低而發生爆裂.
關鍵詞:水冷壁管;爆裂失效;腐蝕;抗內壓強度
中圖分類號:TG１１５．２ 文獻標志碼:B 文章編號:１００１Ｇ４０１２(２０１８)０９Ｇ０６８９Ｇ０３
收稿日期:２０１７Ｇ０７Ｇ１２
作者簡介:任凱(１９８８－),男,工程師,主要從事理化檢驗和失
效分析工作,renkai３５７＠１２６．com
FailureAnalysisonBurstofWaterWallTubeinaPowerPlantRENKai
(GuangdongHuesentTestingTechnologyCo．,Ltd．,Huizhou５１６０００,China)
Abstract:Burstaccidentoccurredduringtheoperationofwaterwalltubeinapowerplant,thecausesofburstfailureofthewaterwalltubewereanalyzedbymeansofmacroanalysis,chemicalcompositionanalysis,metallographicexamination,mechanicalpropertytestandsoon．Theresultsshowthattheharmfulsubstancesinthehightemperaturefluegasandsmokecausecorrosionoftheouterwallofthewaterwalltube,andreducedthewaterwallthickness,whichresultedinaseriousreductionofantiinternalpressurestrengthofthewaterwalltubeandthebursthappened．
Keywords:waterwalltube;burstfailure;corrosion;antiinternalpressurestrength
某垃圾發電廠鍋爐于２０１５年７月２９日投入運行,２０１６年７月２３日該鍋爐第一煙道水冷壁管發生爆管事故.爆裂水冷壁管材料為２０G 鋼,規格為?６４mm×６mm,工作溫度為４６０ ℃,爐內壓力為６．４MPa,管內冷卻水壓力約為７ MPa.鍋爐運行記錄顯示,該部位自投運首次發生爆裂事故,水冷壁管爆裂失效前鍋爐運行正常.本次因水冷壁管發生爆裂失效導致機組停機,為查找失效原因,筆者對爆裂失效的水冷壁管進行了檢驗和分析,以期杜絕此類事故的再次發生.
１ 理化檢驗
１．１ 宏觀分析

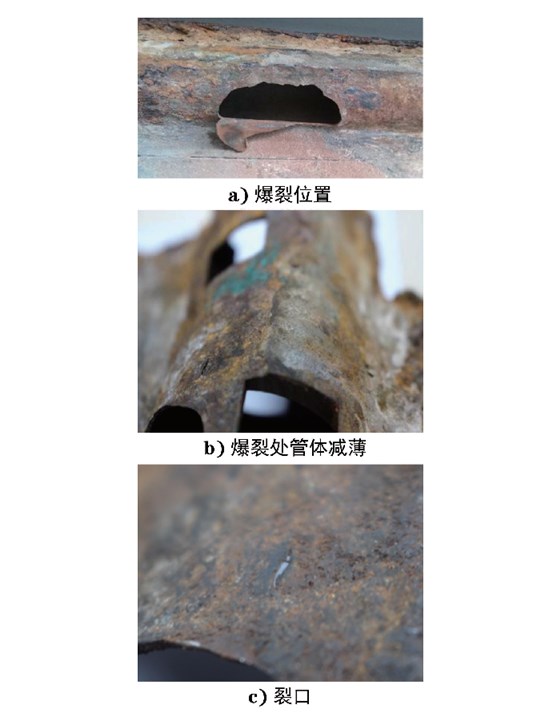

對爆裂失效的管道進行宏觀觀察,可見管道的向火側外壁發生嚴重的腐蝕,爆裂位置的形貌如圖１a)所示.爆裂位置位于爐膛內靠近彎管約２０cm 處.爆裂處管體壁厚明顯減薄,最薄處約為０．６１mm,如圖１b)所示;外壁腐蝕嚴重有腐蝕產物形成,附近有一條長約９mm的裂口,如圖１c)所示.在遠離爆裂位置的背火側,管道表面有明顯的腐蝕產物形成,內、外壁均未見明顯裂紋.
１．２ 化學成分分析
分別對新管、爆管附近和遠離爆管處取樣進行化學成分分析,結果見表１,可見其化學成分均符合GB５３１０－２００８«高壓鍋爐用無縫鋼管»對２０G 鋼成分的要求.
１．３ 金相檢驗
在向火側爆裂位置附近沿軸向切取金相試樣進行觀察,如圖２所示.可見其顯微組織為鐵素體＋珠光體,未見明顯晶界熔化及魏氏體組織,晶粒度為７．５~８．０級,如圖２a)所示.管體內壁發現約７９μm厚的脫碳層,如圖２b)所示;外壁腐蝕坑深度約
２１３μm,如圖２c)所示;內壁腐蝕坑深度約１０５μm,如圖２d)所示.未發現珠光體球化及高溫蠕變特征,從而排除管道超溫運行的情況.對其進行非金屬夾雜物含量評定,結果為:球狀氧化物夾雜D 類１．５級,DS類０．５級.在遠離爆裂位置的背火側取樣,觀察其顯微組織和脫碳層形貌,如圖３所示.可見背火側(內壁)脫碳層厚度約為４０μm,其顯微組織和晶粒度均符合GB５３１０－２００８的要求.
１．４ 力學性能測試
在靠近爆裂位置的向火側取縱向試樣進行力學性能測試,并與新管的力學性能測試結果進行對比,結果見表２,可見其均符合GB５３１０－２００８的要求。
