TC4鈦合金高強度螺栓，強度要求≥1100MPa。熱處理采用真空爐固溶，淬火水冷，時效后強度≥1100MPa。但在熱處理過程中如果操作不當，或因設備問題，螺栓表面容易產生氧污染，使螺栓報廢，所以，鈦合金高強度螺栓熱處理后要進行氧污染檢查。

TC4鈦合金高強度螺栓為α+β兩相組織，表面無氧污染的金相組織為表層α均勻分布，α數量與心部基本相同。表面有氧污染的金相組織，表層α分布不均勻，α數量與心部不相同，表層α數量增加很多；α數量增加的表層硬度也比心部硬度高。根據螺栓表層α數量增加的多少，判定氧污染的嚴重程度。

TC4鈦合金螺栓表面無氧污染的金相組織見圖8-35和見圖8-36，表面輕微氧污染的金相組織見圖8-37和圖8-38，表面嚴重氧污染的金相組織見圖39和圖40，螺紋處表面氧污染的金相組織見圖8-41和圖8-42.

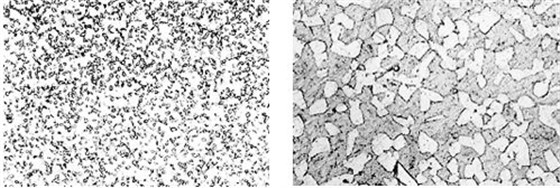

圖8-35 無氧污染的合格組織 圖8-36 無氧污染的合格組織 500×

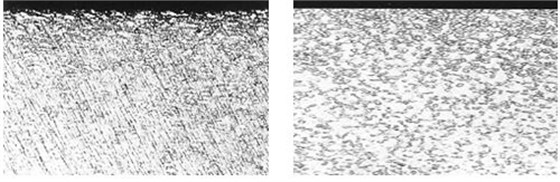

圖8-37 輕微氧污染組織 圖8-38 輕微氧污染組織

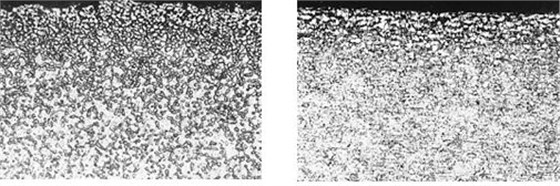

圖8-39 嚴重氧污染組織 圖8-40 嚴重氧污染組織

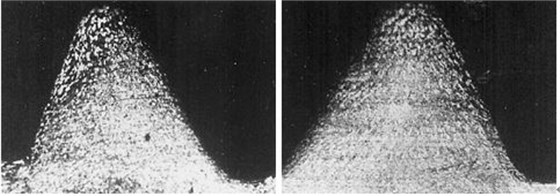

圖8-41 螺紋表面氧污染組織50× 圖8-42 螺紋表面氧污染組織 50×
