45鋼 螺栓用原材料表面裂紋

45鋼六角螺栓桿部有疑似裂紋缺陷，螺栓未經(jīng)熱處理，該裂紋不是熱處理缺陷，也不是加工缺陷。金相檢查發(fā)現(xiàn)是原材料帶來的表面小裂紋缺陷。見圖8-88。

內(nèi)六角螺栓桿部表面裂紋

金相檢查發(fā)現(xiàn)螺栓桿部表面裂紋，金相檢查為原材料折疊裂紋。折疊裂紋呈一定角度由表及里擴(kuò)展，折疊裂紋見圖8-89。

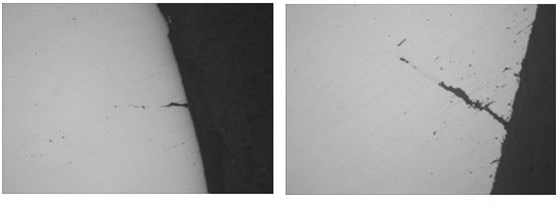

圖8-88 螺栓原材料裂紋形貌 圖8-89螺栓原材料裂紋形貌 400×
