特種緊固件螺栓常用結(jié)構(gòu)鋼原材料的熱處理通常為冷拉退火或球化退火。冷拉退火金相組織：鐵素體＋珠光體；

球化退火金相組織：鐵素體＋球狀珠光體或鐵素體＋粒狀珠光體。

(1) 40CrNiMoA合金

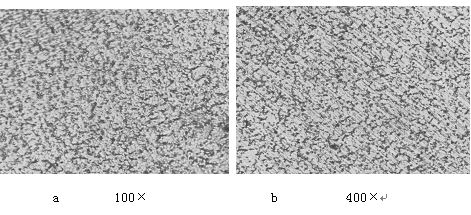

40CrNiMoA合金原材料，退火組織為鐵素體＋珠光體，見圖5-40(a,b)。

圖5-40    40CrNiMoA原材料金相組織

(2) 38CrA合金

38CrA合金原材料，退火組織為鐵素體＋珠光體，見圖5-41。

圖5-41 38CrA合金原材料金相組織200×

(3)  30CrMnSiA合金，退火組織為鐵素體＋珠光體，見圖5-42。

圖5-42 30CrMnSiA原材料金相組織400×

(4)  18Cr2Ni4WA合金，退火組織為鐵素體＋珠光體，圖5-43。

圖5-43  18Cr2Ni4WA原材料金相組織400×

 (5)  60Si2MnA合金，退火組織為鐵素體＋珠光體，圖5-44。

圖5-44 60Si2MnA原材料金相組織400×

（6）  50CrVA合金，退火組織為鐵素體＋珠光體，圖5-45。

圖5-45  50CrVA原材料金相組織400×
