在金相試驗(yàn)室內(nèi)充斥著金屬材料的各種缺陷問題，不同類型組織之間有著許多典型的缺陷類型。下面我們就此進(jìn)行一一盤點(diǎn)。

45熱軋鋼低倍裂紋組織

熱軋低倍試驗(yàn)心部存在裂紋，部分魏氏組織

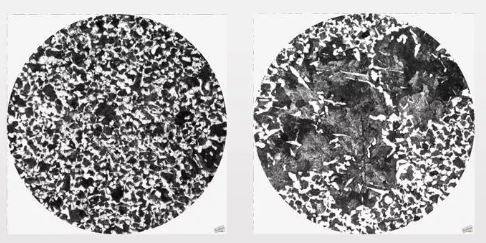

        40Cr正火過熱組織

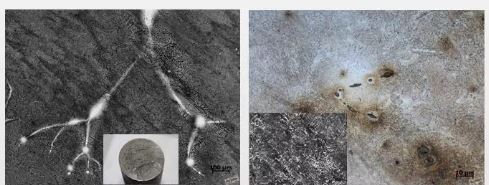

          40Cr鍛造過熱晶界氧化 （花鍵軸）

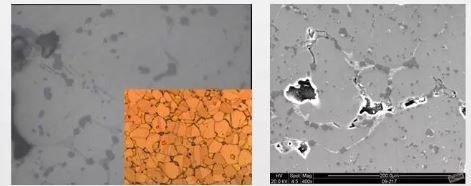

          鋁合金晶界付熔過燒三角晶叉

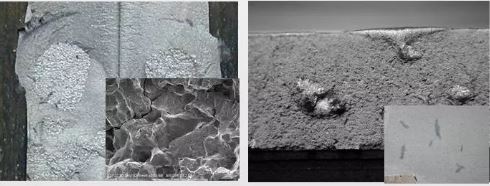

                 白點(diǎn)斷口

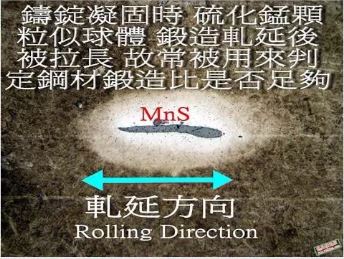

                          材料MnS

                                              Mns沿鍛造方向延伸

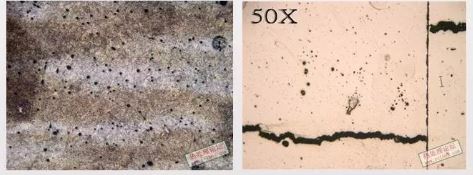

                      H13模具鋼夾雜物裂紋

                     非金屬夾雜物引起的鍛造裂紋

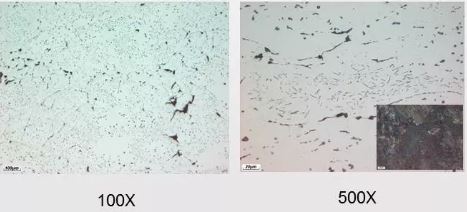

                               38CrMOAI

                                          鋼錠制成鍛圓，，非金屬夾雜，發(fā)生嚴(yán)重開裂。

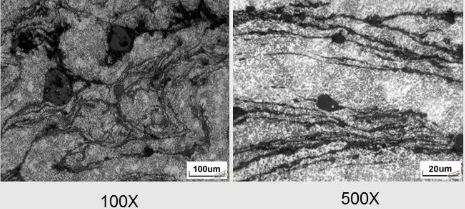

                               夾雜物型縮孔

                                            夾雜物縮孔形貌

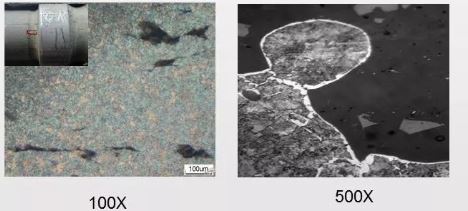

                                  夾渣（硅酸鹽）

                                                         夾渣硅鹽酸表面裂紋
