簡析抗震支架檢測項(xiàng)目及相應(yīng)技術(shù)要求
抗震支架的檢測是一個(gè)多學(xué)科綜合性的檢測。其檢測項(xiàng)目主要涉及到了尺寸、外觀、鍍層厚度以及結(jié)構(gòu)件的載荷性能、耐火性能項(xiàng)目、腐蝕性能分析，疲勞檢測項(xiàng)目等共9大類型的檢測領(lǐng)域。
目前抗震支架在全國通用的檢測標(biāo)準(zhǔn)是GB/T37267.這一個(gè)標(biāo)準(zhǔn)的檢測范圍涵蓋的抗震支架性能最重要的九大領(lǐng)域檢測。想要通過這一標(biāo)準(zhǔn)的國家認(rèn)可，需要第三方形式檢驗(yàn)機(jī)構(gòu)出具相關(guān)的具有資質(zhì)蓋章的形式檢驗(yàn)報(bào)告。下面來具體介紹一下九大檢測項(xiàng)目。

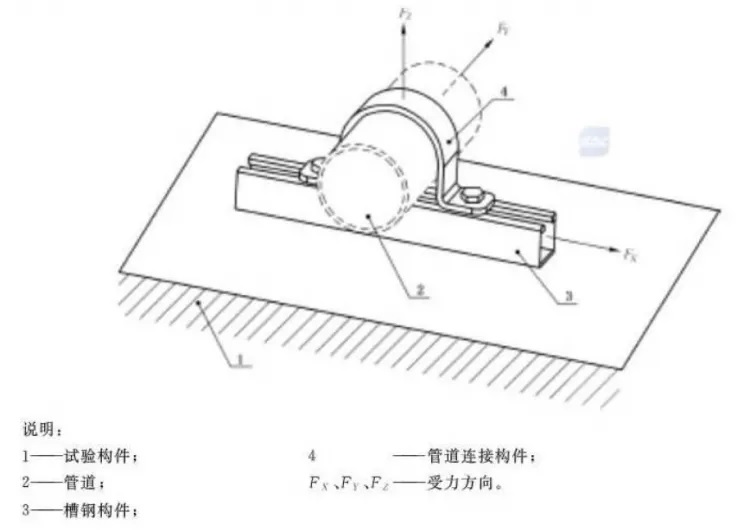

管道連接構(gòu)件荷載性能：
標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。
方法：在額定荷載Fx、Fy或Fz的作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力下，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

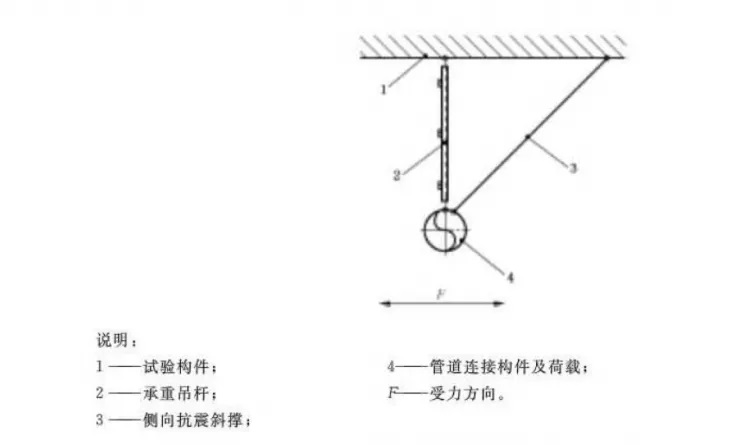

疲勞性能：
標(biāo)準(zhǔn)：經(jīng)過200萬次疲勞試驗(yàn)，試驗(yàn)后組件應(yīng)無裂紋、明顯變形及脫離等現(xiàn)象。
方法：破壞性試驗(yàn)?？拐鹬У跫馨惭b在疲勞試驗(yàn)機(jī)臺上懸空狀態(tài)，在管道連接件處施加幅值為20.4KG，頻率為3Hz的正弦波。

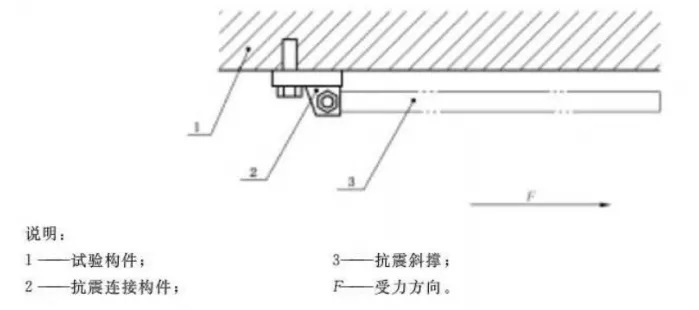

抗震連接構(gòu)件荷載性能：
標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。
方法：在額定荷載作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

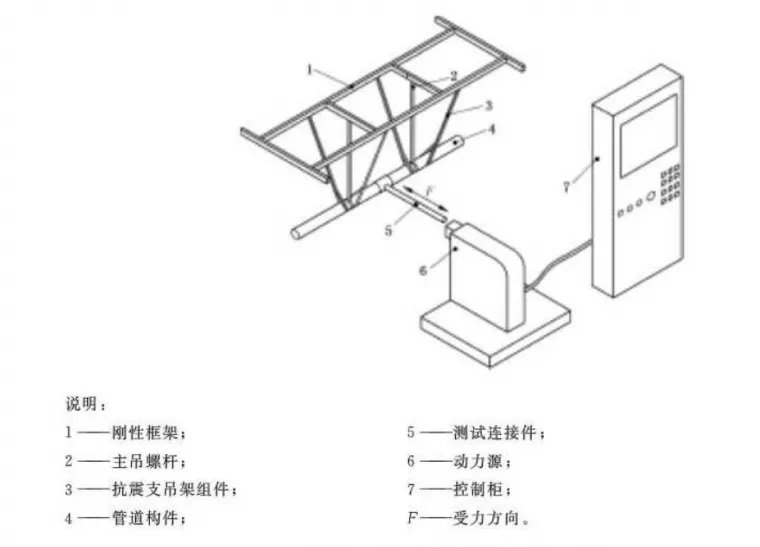

循環(huán)加載性能：
標(biāo)準(zhǔn)：經(jīng)試驗(yàn)后位移不應(yīng)大于50mm。
方法：加載頻率為0.1Hz，經(jīng)過15次相同荷載加載后，繼續(xù)受到前次加載幅值的（15/14）1/2次方 遞增循環(huán)荷載，遞增荷載不應(yīng)低于35次。該試驗(yàn)屬于破壞性試驗(yàn)。
防腐性能：
標(biāo)準(zhǔn)：在中性鹽霧試驗(yàn)后，不應(yīng)出現(xiàn)紅銹。
方法：破壞性試驗(yàn)。（按照GB/T 10125規(guī)定）
（1）電鍍，不應(yīng)低于90h的中性鹽霧試驗(yàn)。
（2）熱浸鍍，不低于480h的中性鹽霧試驗(yàn)。
（3）鋅鉻涂層，不低于1200h的中性鹽霧試驗(yàn)。
（4）環(huán)氧噴涂，不低于1200h的中性鹽霧試驗(yàn)。
（5）不銹鋼，不低于3600h的中性鹽霧試驗(yàn)。
從CJ/T 476-2015《建筑機(jī)電設(shè)備抗震支吊架通用技術(shù)條件》可看出，抗震支架型式試驗(yàn)項(xiàng)目比出廠試驗(yàn)項(xiàng)目多，且型式檢驗(yàn)顯然更加嚴(yán)格和苛刻。
耐火性能：
標(biāo)準(zhǔn)：耐火時(shí)間不低于180min，試驗(yàn)后組件不應(yīng)出現(xiàn)斷裂、明顯變形及脫離等現(xiàn)象。
方法：破壞性試驗(yàn)?？拐鹬У跫芙M裝后在管道連接件處施加幅值為20.4KG的作用力，按照GB/T 9978.1規(guī)定進(jìn)行耐火試驗(yàn)。
“推薦閱讀”
- 分享：如何區(qū)分力學(xué)中的剛度和強(qiáng)度？
- 分享：試樣厚度對結(jié)構(gòu)鋼沖擊韌性的影響
- 分享：連桿螺栓斷裂原因
- 分享：15-15Ti奧氏體不銹鋼的蠕變性能
- 分享：鍛造工藝對TiBw增強(qiáng)近α高溫鈦基復(fù)合材料顯微組織的影響
- 分享：車削加工工藝對EA４T車軸鋼疲勞性能的影響
- 分享：３１６L不銹鋼粉選擇性激光熔化成形工藝 及成形后的性能
- 分享：金屬材料拉伸試驗(yàn)位移速率控制下相關(guān)試驗(yàn)速率對應(yīng)關(guān)系分析
- 分享：新淬火狀態(tài)2A12鋁合金的成形極限
- 分享：焊前和焊后調(diào)質(zhì)處理下25Cr2Ni4MoV鋼焊接接頭的組織及性能
浙公網(wǎng)安備 33042402000106號
