某礦機用雙頭螺栓，規格為φ20×150，等級為10.9級，材質為35Cr鋼，表面發黑處理。安裝在礦機橋殼上固定主減速器，服役約2000h發生斷裂。

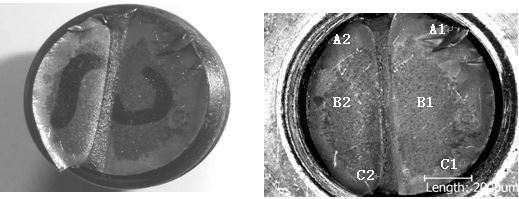

   螺栓在螺紋處斷裂，斷口斷面的邊沿位于螺紋的牙底和牙側，斷口見圖11-152、圖11-153。

圖11-152 斷裂件斷口宏觀照片          圖11-153  斷面低倍形貌

對斷口進行檢查，圖11-153為送檢螺栓斷面低倍形貌，可見斷面邊緣位于螺紋處牙底和牙側面，表面無明顯腐蝕產物和冶金缺陷，斷面左右兩側較平整光滑，邊緣光亮，左右兩側的光滑斷面間由一粗糙的帶狀區域所分隔，該帶狀區域約占整個斷面面積的10%，現將整個斷面分為A1區、A2區、B1、B2區和C1、C2區進行進一步微觀觀察。圖11-154為斷面A1、A2區邊沿微觀形貌。

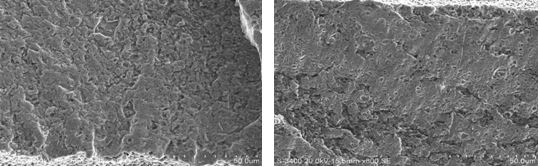

圖11-155、圖11-156為圖11-153斷面的A1、A2區微觀形貌，表面有磨損痕跡，邊沿有較多的裂紋源臺階，表面的磨損、擠壓痕跡處為裂紋源區。

圖11-154  斷面A1、A2區邊沿微觀形貌

圖11-155 斷面A1區微觀形貌                圖11-156斷面A2區微觀形貌

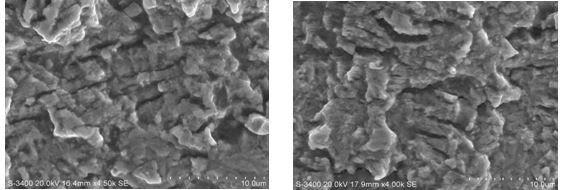

圖11-157、圖11-158所示為斷面B1、B2區微觀形貌，可見明顯的疲勞條帶，疲勞條帶間距較小，為裂紋擴展區。

圖11-157  斷面B1區微觀形                   圖11-158 斷面B2區微觀形

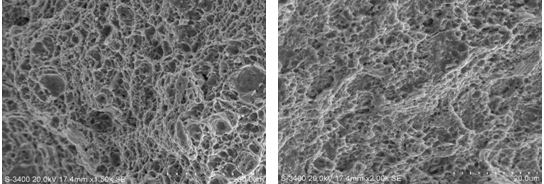

圖11-159、圖11-160所示為斷面C區微觀形貌，可見大量等軸韌窩，為最終斷裂區。

 圖11-159  斷面C區微觀形貌             圖11-160  斷面C區微觀形貌

金相檢查,圖11-161所示為斷裂螺栓心部金相組織，為回火索氏體組織。

圖11-161  斷裂螺栓心部金相組織

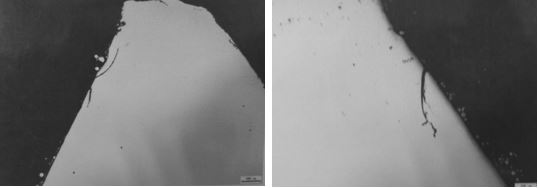

圖11-162、圖11-163所示為牙側有折疊缺陷，其法向深度為55μm，未超

過牙高的1/4，且未延伸至中徑以下。

圖11-162斷裂螺栓牙側折疊缺陷      圖11-163斷裂螺栓牙側折疊缺陷

硬度檢測,斷裂螺栓的表面及心部硬度，試驗結果為386HV0.3、375 HV0.3、符合《GB/T 3098.1-2010》320-380HV0.3標準規定。

采用直讀光譜法對螺栓進行化學成分分析，結果符合《GB/T3077-1999》標準中對35CrMo鋼的要求。

斷裂螺栓金相組織、表面缺陷、表面及心部硬度及非金屬夾雜、化學成分等均符合技術要求；但該螺栓在螺紋處存在折疊缺陷。

折疊缺陷在螺栓安裝后只是受到靜載荷的拉應力作用時，此類折疊缺陷對螺栓的使用影響不大；如果螺栓安裝后受到交變或震動載荷的作用，螺紋部位的折疊缺陷就可能成為裂紋源。

斷口面掃描電鏡微觀形貌顯示，斷面有2個擴展區，且都有明顯疲勞條帶，呈典型疲勞斷裂特征，疲勞條帶間距較窄。2個疲勞源均為多源臺階裂紋，都位于斷面邊緣的螺紋牙底和牙側面，并有明顯的擠壓磨損痕跡；終斷區面積較小；說明螺栓斷裂時所承受應力較小，該螺栓斷裂呈彎曲交變載荷下的高周、低應力疲勞斷裂特征。

車輛運行時，橋殼因內部構件工作及車輛震動而受到交變載荷作用，螺栓若在震動過程中發生松動便會使橋殼發生相對位移，從而導致螺栓受力狀態發生改變，發生松動后的螺栓受力較復雜，有震動交變應力、拉應力、剪應力、彎曲應力。此時，在復雜交變載荷作用下，應力集中的螺紋牙底或牙側的折疊缺陷處易成為疲勞裂紋源，疲勞裂紋在交變載荷作用下不斷擴展，最終螺栓疲勞斷裂。

根據以上分析，可以得出如下結論與啟示：

（1）螺栓的斷裂性質為高周低應力疲勞斷裂。

（2）螺栓服役過程中發生松動是導致其疲勞斷裂的根本原因。

（3）螺栓在螺紋處存在折疊缺陷也是造成疲勞斷裂的原因之一。

（4）建議螺栓在螺紋滾壓加工時控制折疊缺陷的產生。

（5）建議螺栓安裝時嚴格控制預緊力并采用防松措施，定期檢查螺栓預緊情況。
