（1）SWRCH35K鋼六角頭螺栓熱處理缺陷斷裂的斷口形貌

    螺栓安裝時斷裂，斷口左側有一圓弧形區域，表面銹蝕嚴重，該區域約占整個斷面面積的二分之一。斷面右側為一斜斷面，呈金屬色。斷面能譜分析，銹蝕圓弧處氧含量較高，該裂紋可確定為淬火裂紋，見圖9-61和圖9-62。

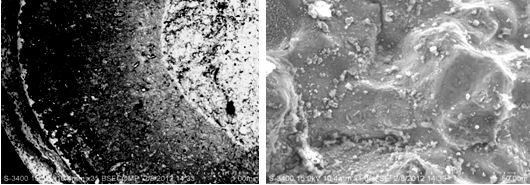

圖9-61  斷面掃描微觀形貌形貌          圖9-62 氧化圓弧區微觀形貌

（2）35K鋼六角頭螺栓熱處理缺陷斷裂的斷口形貌

六角頭螺栓表面鍍黃鋅，在使用中斷裂。斷口位于頭下，斷口部分?jǐn)嗝嬉蜾P蝕顏色較深，其左側部分?jǐn)嗫陬伾^淺，為纖維狀新鮮斷口，呈金屬本色。顏色較深的銹蝕斷面發現Zn、Cl等元素，說明表面處理前已有裂紋，裂紋為熱處理裂紋，見圖9-63和圖9-64。

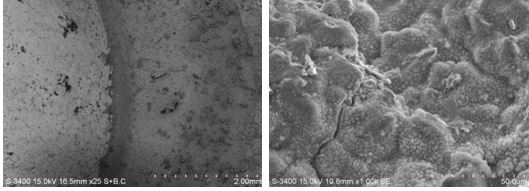

圖9-63斷面低倍形貌                        圖9-64 斷面微觀形貌

（3）35鋼六角頭螺栓熱處理缺陷斷裂的斷口形貌

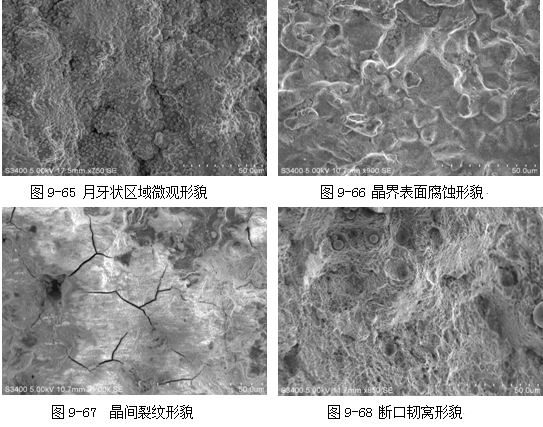

鍍鋅螺栓在安裝扭矩值不大的情況下在近頭下圓角處斷裂，斷口一側呈平滑月牙狀區域，有褐色物質覆蓋，有被腐蝕的晶界和晶間裂紋，無明顯塑性變形，微觀形貌以韌窩為主。能譜分析有鋅元素，表明鍍鋅前裂紋已存在，電鍍時含鋅溶液浸入所致，該裂紋可確定為淬火裂紋，見圖9-65、圖9-66、圖9-67和圖9-68。

（4）65Mn鋼鞍形彈簧墊圈因回火脆性斷裂斷口形貌

彈簧墊圈安裝時墊圈開裂，斷口微觀形貌呈解理/準解理特征，伴有少量韌窩和沿晶二次裂紋。65Mn鋼淬火后在380℃左右回火易產生回火脆性，斷口微觀形貌說明墊圈發生回火脆性斷裂，見圖9-69。

        圖9-69  回火脆性斷裂斷口形貌

（5）1Cr11Ni2W2MoV不銹鋼螺釘斷口形貌

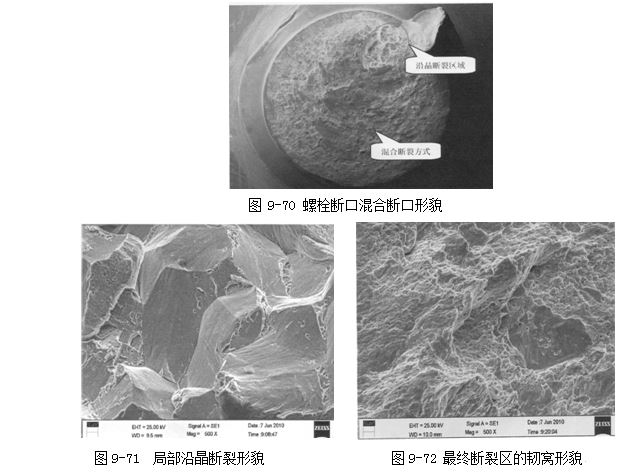

螺釘服役時承受拉伸扭轉復合載荷，斷口在圓周邊緣應力集中處形核，由圓周向中心擴展，宏觀塑變明顯，局部存在沿晶斷裂區，最終在近中心位置形成跨螺紋斷裂臺階。該斷口存在有一定面積的沿晶斷裂區，局部晶界已弱化存在脆性斷裂區，可能是回火脆性造成，見圖9-70、圖9-71和圖9-72。
