如果螺栓斷裂后，長(zhǎng)期暴露在具有腐蝕性環(huán)境中，勢(shì)必造成斷口嚴(yán)重生銹。而斷口分析作為失效分析的關(guān)鍵步驟，其上記錄了很多重要信息，比如斷口形貌特征（沿晶、解理、韌窩、疲勞等）、源區(qū)缺陷（鍛造折疊、非金屬夾雜物、脫碳等）。那么，斷口表面嚴(yán)重生銹，還能否做斷口分析或失效分析呢，答案是肯定的。

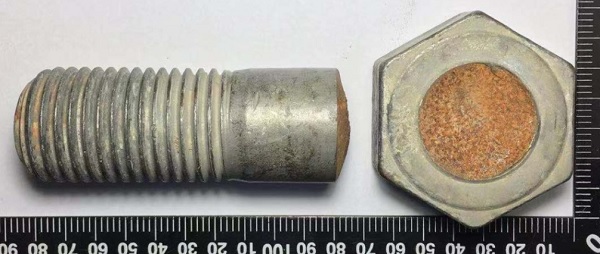

要想從生銹斷口上獲取重要信息，必須想辦法有效去除斷口上的氧化腐蝕產(chǎn)物，針對(duì)碳鋼和合金鋼螺栓斷口，其表面的銹蝕產(chǎn)物一般為Fe₂O₃，可采用一定濃度的鹽酸水溶液，借助超聲波清洗儀進(jìn)行除銹，在除銹過(guò)程中要做到恰到好處，不能過(guò)腐蝕，導(dǎo)致基體受到腐蝕而徹底破壞原有斷口特征。下圖為42CrMo螺栓生銹斷口處理后的效果，經(jīng)過(guò)處理后的斷口經(jīng)SEM觀察，可見(jiàn)斷口為沿晶特征，初步判斷為沿晶脆性斷裂，進(jìn)一步通過(guò)金相組織、測(cè)氫、硬度試驗(yàn)、沖擊模擬斷口等方法來(lái)判斷，是否為氫脆、回火脆、過(guò)熱過(guò)燒等導(dǎo)致的沿晶斷裂。

以上試驗(yàn)結(jié)果證明，斷口嚴(yán)重生銹的螺栓也能做斷口分析。

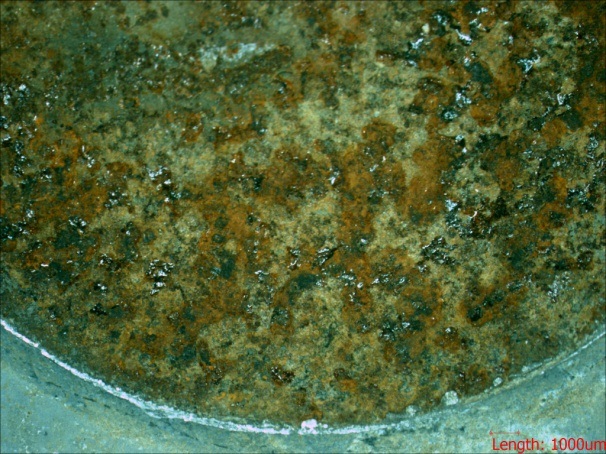

圖2  嚴(yán)重生銹的斷口形貌特征

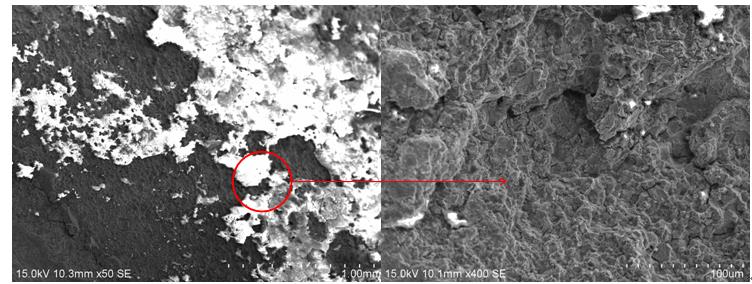

圖3  鹽酸水溶液超聲波清洗后斷口宏、微觀形貌
