熱工藝高鎖螺栓金相分析
(1)30CrMnSiA高鎖螺栓成品與半成品，見圖6-23。
圖6-23 結(jié)構(gòu)鋼緊固件成品與半成品形貌實(shí)物形貌
（2） 30CrMnSiA高鎖螺栓熱處理后的金相組織與熱處理工藝

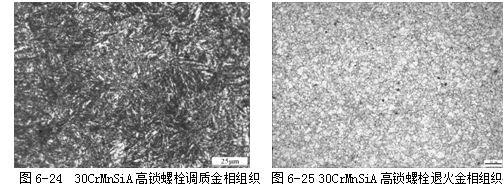

30CrMnSiA高鎖螺栓熱處理后的金相組織為回火索氏體組織，見圖6-24。
30CrMnSiA高鎖螺栓熱處理工藝：
淬火：鹽浴爐 900℃ 18min 油冷
回火：堿浴爐 480℃ 30min 水冷
(3) 30CrMnSiA高鎖螺栓未熱處理的金相組織
30CrMnSiA高鎖螺栓未熱處理金相組織為原材料退火組織鐵素體＋珠光體，見圖6-25。
下一篇：收口螺母金相組分析織檢測(cè)
上一篇：常見特種托板螺母金相分析
“推薦閱讀”
【本文標(biāo)簽】：緊固件檢測(cè) 高鎖螺栓金相分析 國(guó)檢檢測(cè)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
