1Cr12Ni2WMoVNb兩種螺栓實物，見圖6-30。

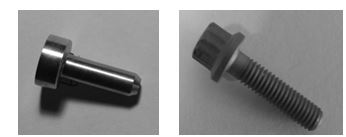

圖6-30  2種不銹鋼螺栓實物形貌

（2）1Cr12Ni2WMoVNb未熱處理螺栓金相組織

1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織為退火組織，見圖6-31。

             a   100×                           b  200×

      圖6-31  1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織

（3）1Cr12Ni2WMoVNb 成品螺栓金相組織與熱處理工藝

1Cr12Ni2WMoVNb成品螺栓金相組織為回火索氏體組織，見圖6-32。

                                                                                             圖6-32  1Cr12Ni2WMoVNb 螺栓淬火回火金相組織

1Cr12Ni2WMoVNb螺栓熱處理工藝：

淬火： 1150℃ 90 min  油冷

回火： 580℃  2.5h    空冷
