特種鋼螺栓熱鍛造金相分析
ML42CrMo鋼螺栓熱鍛造成螺栓頭下的鍛造裂紋
ML42CrMo螺栓熱鍛工藝不當(dāng)造成螺栓頭下鍛造裂紋。
鍛造裂紋邊緣伴隨有脫碳或氧化，常常有粗晶現(xiàn)象，該裂紋由表及里沿晶擴(kuò)展，兩側(cè)有脫碳，另外，還有多條封閉的裂紋，該裂紋不是淬火裂紋而是鍛造裂紋，因?yàn)榇慊鹆鸭y的兩側(cè)無脫碳；并為開口缺陷，由表及里穿晶擴(kuò)展；而該裂紋不具有淬火裂紋的特點(diǎn)。
鍛造裂紋見圖 8-45、圖 8-46、圖 8-47、圖 8-48。

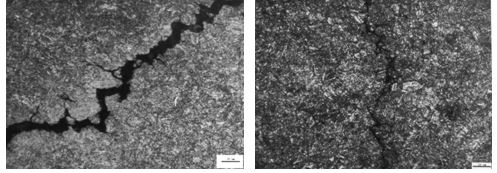

圖8-45 螺栓頭下鍛造裂紋 圖8-46 螺栓頭下鍛造裂紋

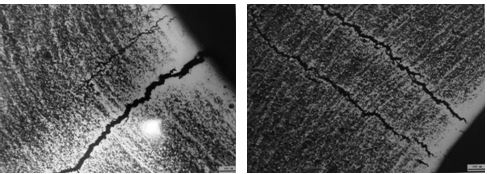

圖8-47 螺栓頭下鍛造裂紋 圖 8-48 螺栓頭下鍛造裂紋
下一篇：高溫合金自鎖螺母應(yīng)變裂紋金相分析
上一篇：十字槽螺栓裂紋失效金相分析
浙公網(wǎng)安備 33042402000106號
